Der Porsche 911 F Kabelbaum  (Bj. 70-73)



Haupt-Kabelbaum Porsche 911 (70-73)
Er besteht aus 2 Teilen. Dem Front-Kabelbaum, der alle Anschlüssen im Kofferraumbereich miteinander verbindet (Scheinwerfer, Blinker, Sicherungen, Armaturen, etc.) und dem Heck-Kabelbaum, der von den Sicherungen (und einigen Instrumenten) durch den Mitteltunnel ins Heck verläuft und dort den gesamten Heckbereich versorgt (Relaisplatte, Anschlüsse für Heckleuchten, etc.)



P911 komplett73 klein

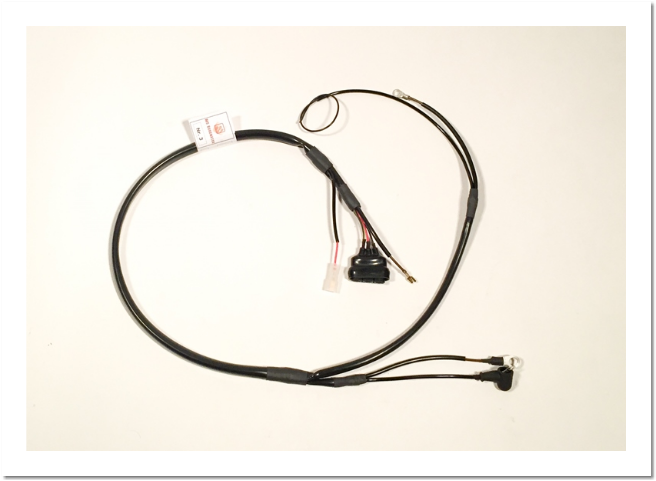

po 911 bhkz



Kabelbaum Porsche 911 - BHKZ
Dieser Kabelbaum verbindet die Zündspule mit dem Unterbrecherkontakt. Die Leitungen sind intern geschirmt um Störungen zu vermeiden.







po 911 motor

Kabelbaum Porsche 911 - Motor 2,2l / 2,4l
Der Motorkabelbaum verläuft von dem 14 poligen Stecker an der Reglerplatte zu folgenden Komponenten: Magnetventile, Abschaltmagnet, Rückfahrscheinwerfer, Öltemperaturfühler, Öldruckschalter und Zündverteiler Zusätzlich ist die Leitung vom Generator zur Batterie im Kabelbaum integriert.







Kabelbaum Porsche 911 F (70-73) - Benzinpumpe

Dieser Leitungssatz verbindet die Benzinpumpe mit dem Hauptkabelbaum. Der Stecker an der Benzinpumpe ist mit der original Gummitülle versehen. Der Anschluss an den Haupt-Kabelbaum erfolgt über den 2 poligen Stecker.









Kabelbaum Porsche 911 F (70-73) - Batterie - Anlasser

Dieses ca. 4m lange Kabel verbindet die Batterie - Plusklemme mit dem Anlasser. Die Leitung ist mit einer Batterie-Plusklemme und einem passendendem Ringlochkontakt für den Anschluss am Anlasser versehen. Das Kabel ist zusätzlich im Kunststoff-Schutzschlauch verlegt. Die Enden sind mit Schrumpfschlauch versehen.





Kabelbaum Porsche 911 F (70-73) - Batterie - Batterie

Verbindet die Pluspole der beiden Batterien - Für die Ausführung mit 2 Batterien im Kofferraum!
Dieses ca. 2,5m lange Kabel verbindet die beiden Pluspole der Batterien. Das Kabel ist in Kunststoff-Schutzschlauch verlegt. Die Enden sind mit Schrumpfschlauch versehen. Die Leitung ist mit einer Batterie-Plusklemme und einem passendem Ringlochkontakt für den Anschluss an der Batterieklemme der anderen Batterie versehen.





Kabelbaum Porsche 911 F (70-73) - Innenleuchte - Targa

Dieser Leitungssatz verbindet die Innenleuchte im TARGA-Bügel mit dem Haupt-Kabelbaum.











Kabelbaum Porsche 911 F (70-73) - Scheinwerfer links

Dieser Leitungssatz verbindet die Scheinwerfer, Blinker, Parklicht, Horn und den Nebelscheinwerfer vorne links mit dem Hauptkabelbaum. Der Anschluss erfolgt über den original 6-poligen Porschestecker mit dem Haupt-Kabelbaum.







Kabelbaum Porsche 911 F (70-73) - Scheinwerfer rechts

Dieser Leitungssatz verbindet die Scheinwerfer, Blinker, Parklicht, Horn und den Nebelscheinwerfer vorne rechts mit dem Hauptkabelbaum. Der Anschluss erfolgt über den original 6-poligen Porschestecker mit dem Haupt-Kabelbaum.









Kabelbaum Porsche 911 F (70-73) - SBBR - links

Verbindet die Heckleuchten hinten links mit dem Haupt-Kabelbaum
Dieser Leitungssatz verbindet hinten links die sogenannten SBBR-Leuchten (Schluss-, Brems-, Blink- und Rückfahrleuchten) mit dem Haupt-Kabelbaum. Ebenfalls ist der Anschluss für die Nebelschlussleuchte vorhanden. Der Anschluss erfolgt über den original 6-poligen Porschestecker mit dem Haupt-Kabelbaum.





 Kabelbaum Porsche 911 F (70-73) - SBBR - rechts

Verbindet die Heckleuchten hinten rechts mit dem Haupt-Kabelbaum
Dieser Leitungssatz verbindet hinten rechts die sogenannten SBBR-Leuchten (Schluss-, Brems-, Blink- und Rückfahrleuchten) mit dem Haupt-Kabelbaum. Ebenfalls ist der Anschluss für die Öltankgeber vorhanden. Der Anschluss erfolgt über den original 6-poligen Porschestecker mit dem Haupt-Kabelbaum.









Alle Kabelbäume werden mit einer ausführlichen Einbauanleitung geliefert.

Die von uns gefertigte Porsche-Kabelbäume sind immer mit neuen Steckern, Gehäusen, Tüllen, Sicherungshaltern,etc. ausgestattet.

Sollte dies in bestimmten Fällen nicht möglich sein, weisen wir ausdrücklich darauf hin (siehe beispielsweise bei  Porsche 911 (65-69), 8-polige Stecker für Lenkstockschalter).
